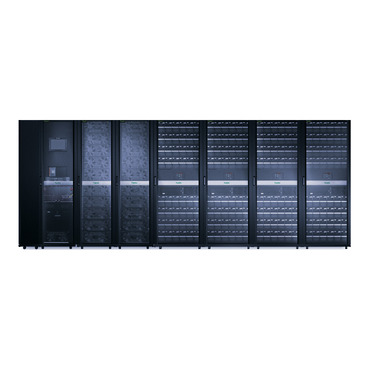

Unidad Symmetra PX, 500 kW escalable a 500 kW, con bypass de mantenimiento montado a la izquierda y distribución
SY500K500DL-PD
Eficiencia energética
Producto con uso eficiente de la energía que ayuda a nuestros clientes a alcanzar sus objetivos de reducción de carbono mientras ahorra costos energéticos. La eficiencia energética de este producto es, al menos, un 10 % mayor que el promedio del mercado.
Eficiencia energéticaEficiencia energética
Producto con uso eficiente de la energía que ayuda a nuestros clientes a alcanzar sus objetivos de reducción de carbono mientras ahorra costos energéticos. La eficiencia energética de este producto es, al menos, un 10 % mayor que el promedio del mercado.
Eficiencia energética
Especificaciones
| Presentación | Una protección de energía de alto rendimiento, trifásica, modular y escalable con los más altos niveles de eficiencia, capacidad y rendimiento en el sector, para centros de datos medianos y grandes y entornos de misión crítica |
|---|---|
| Tiempo de Entrega | Suele entregarse en el plazo de 6 semanas |
Tiempo de ejecución para la carga WIngrese la carga total (consumo de energía) de todos los dispositivos que estarán protegidos por la UPS. Esto se utilizará para calcular el tiempo de ejecución de sus dispositivos durante un corte total de energía. La incorporación del tiempo de ejecución aumenta la disponibilidad, ya que permite que el sistema funcione durante cortes de suministro más prolongados sin apagarse. Mín.-máx.: 50000-500000 W | |
|---|---|
Máx. capacidad utilizada El porcentaje máximo de capacidad de la UPS utilizada para soportar la carga especificada. | |
| Main Input Voltage | 480 V 3 fases 400 V 3 fases |
| Other Input Voltage | 415 V |
| Main Output Voltage | 480 V3 fases 400 V3 fases |
| Other Output Voltage | 380 V 415 V |
| potencia nominal en W | 500000 W |
| Potencia nominal en VA | 500000 VA |
| Tipo de conector de salida | Cable duro 4-hilos (3PH + G) 1 Cable duro 5 cables (3PH + N + G) 1 |
| tipo de batería | VRLA |
| equipo suministrado | Servicio de montaje Guía de instalación Tarjeta de manejo de redes Servicio de puesta en marcha Manual de usuario |
| Tolerancia de tensión de bypass | +/- 10 % configurable como +/- 4, 6, 8 y 10 % |
|---|---|
| Número de ranuras sin módulo de potencia | 0 |
| Número de ranuras llenas de módulo de potencia | 20 |
| redundante | Yes |
| color | Negro |
|---|---|
| Altura | 199.1 cm |
| Ancho | 520 cm |
| profundidad | 107 cm |
| Peso del producto | 8521 kg |
| USB compatible | No |
| Frecuencia asignada de empleo | 40-70 Hz auto-sensing ((*)) |
|---|---|
| Número de conectores de entrada | 1 Cable duro 4-hilos (3PH + G) 1 Cable duro 5 cables (3PH + N + G) |
| barras de separación | 340...460 V 400 V 408...552 V 480 V |
| Nivel máximo de régimen en cortocircuito (IOC) | 50 kA |
| Distorsión armónica total de entrada: | Inferior al 5% para plena carga |
| tipo de protección de entrada | Disyuntor tripolar |
| Factor de potencia de carga | 0,5 en adelanto a 0,5 en retardo |
| Input Power Factor at Full Load | 0.99 |
| Máxima potencia configurable (vatios) | 500000 W |
|---|---|
| distorsión armónica | Menos que 2% |
| frecuencia de salida | 50 Hz sincronizada a red eléctrica principal 60 Hz +/- 0,1% para 60Hz nominales no sincronizada 50 Hz +/- 0,1% para 50Hz nominales no sincronizada 60 Hz sincronizada a red eléctrica principal |
| Topología | Doble conversión en línea |
| Tipo de forma de onda | Onda senoidal |
| tolerancia de tensión de salida | +/- 1% estático y +/- 5% con 100% de incremento de carga |
| Distorsión armónica total en tensión de salida | < 2% linear load and < 3% non-linear load |
| Funcionamiento con sobrecarga | 10 minutos al 125% y 60 segundos al 150% |
| tipo de derivación | Desvío de mantenimiento incorporado Desviación estática incorporada |
| la ranura para destornillador | 96 % - tipo de cable: en funcionamiento con batería) |
| Máxima potencia configurable en VA | 500000 VA |
| Tiempo de transferencia | Típico 2 ms |
| Certificaciones De Producto | En la lista de cUL Eurobat de uso general Registrado por UL |
|---|---|
| normas | Norma CSA C22.2 N° 107.3-05 EN/CEI 62040-1-2 EN/IEC 62040-2 EN/CEI 62040-4 "OSHPD" UL 1778 UL 60950-1 |
| Temperatura ambiente de funcionamiento | 0…40 °C |
|---|---|
| humedad relativa | 0…95 % |
| altitud máxima de funcionamiento | 0...3333 pies |
| Temperatura ambiente de almacenamiento | -15…40 °C |
| Humedad relativa de almacenamiento | 0…95 % |
| altitud de almacenamiento | 0.00…15240.00 m |
| nivel acústico | 54 dBA |
| disipación de calor | 61893 Btu/h |
| grado de protección NEMA | NEMA 1 |
| grado de protección IP | IP20 |
| Tiempo de ejecución | View Runtime Graph |
|---|---|
| Eficiencia | View Efficiency Graph |
| Baterías pre-instaladas | 32 |
| Ranuras libres para baterías | 0 |
| Tiempo típico de recarga | 3.5 H |
| Cantidad de cartuchos de batería de recambio | 6 |
| Funcionamiento con sobrecarga | 10 minutos al 125% y 60 segundos al 150% |
| Potencia de carga de la batería (vatios) | 47262 W nominal |
| Vida de diseño de batería | 5…8 yr |
| Entrada de batería en VAH | 165888 VAh modo de ejecución (inactivo) |
| opción de batería | SYBFXR8-8 1 207360 VAh SYBFXR8-8 2 248832 VAh SYBFXR8-8 3 290304 VAh SYBFXR8-8 4 331776 VAh |
| Duración prolongable | 1 |
| ranuras libres | 1 |
|---|---|
| Placas SmartSlot™ pre-instaladas | Network management card 2 with environmental monitoring, out of band access and Modbus |
| Panel de control | Interfaz para el usuario de pantalla lcd táctil |
| Interruptor de emergencia (EPO) | Opcional |
| Tipo de unidad de paquete 1 | Db |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 215 cm |
| Paquete 1 Ancho | 127 cm |
| Paquete 1 Longitud | 710 cm |
| Paquete 1 Peso | 9314 kg |
| Periodo de garantía | Reparación en el establecimiento durante un año o reemplazo por puesta en marcha con autorización del fabricante. |
|---|
