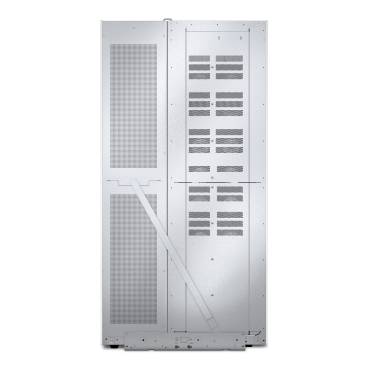

Sistema UPS individual Galaxy VM 160 kVA 400-400 V con protección contra retroalimentación, puesta en marcha 5x8
GVMSB160KHS
Eficiencia energética
Producto con uso eficiente de la energía que ayuda a nuestros clientes a alcanzar sus objetivos de reducción de carbono mientras ahorra costos energéticos. La eficiencia energética de este producto es, al menos, un 10 % mayor que el promedio del mercado.
Eficiencia energéticaTake-back
El producto ha sido autorizado para ser incluido en un escenario de devolución de Schneider Electric.
Take-backTransparencia
Evaluación del impacto ambiental del producto durante su ciclo de vida y disponibilidad de los datos a través de un Perfil Ambiental del Producto.
TransparenciaEficiencia energética
Producto con uso eficiente de la energía que ayuda a nuestros clientes a alcanzar sus objetivos de reducción de carbono mientras ahorra costos energéticos. La eficiencia energética de este producto es, al menos, un 10 % mayor que el promedio del mercado.
Eficiencia energéticaTake-back
El producto ha sido autorizado para ser incluido en un escenario de devolución de Schneider Electric.
Take-backTransparencia
Evaluación del impacto ambiental del producto durante su ciclo de vida y disponibilidad de los datos a través de un Perfil Ambiental del Producto.
Transparencia
Especificaciones
| Presentación | Unidad UPS trifásica, súper compacta, con eficiencia energética para aplicaciones de centros de datos, de infraestructura e industriales; uso con gabinete de baterías externas. Haga clic aquí para obtener más información sobre tiempo de autonomía adicional. |
|---|---|
| Tiempo de Entrega | Suele entregarse en el plazo de 2 semanas |
| Voltaje de entrada principal | 400 V 3 fases |
|---|---|
| Voltaje de salida principal | 400 V3 fases |
| Otro voltaje de salida | 380 V 415 V |
| potencia nominal en W | 144 kW |
| potencia nominal en VA | 160 kVA |
| Tipo de conector de salida | Cable duro 4-hilos (3PH + G) 1 Cable duro 5 cables (3PH + N + G) 1 |
| tipo de batería | Sistema de baterías externo |
| equipo suministrado | Adaptador de protocolo Modbus incorporado Filtro de polvo Guía de instalación Gestión de redes integrada Cumplimiento de normas sísmicas Entrada de cables por la parte superior e inferior |
| Tolerancia de tensión de bypass | +/- 10 % configurable como +/- 4, 6, 8 y 10 % |
|---|---|
| Máxima corriente de entrada en bypass | 231 A |
| Dispositivo para protección de bypass | 400 A |
| redundante | No |
| color | Blanco |
|---|---|
| altura | 197 cm |
| ancho | 105,2 cm |
| profundidad | 85,4 cm |
| peso del producto | 699 kg |
| USB compatible | No |
| Frecuencia asignada de empleo | 40-70 Hz |
|---|---|
| Número de conectores de entrada | 1 Cable duro 3-hilos (3 fase + tierra) |
| barras de separación | 250...600 V ajustable 320...456 V 380 V 320...480 V 400 V 320...498 V 415 V |
| Corriente máxima de entrada | 262 A |
| capacidad de corriente de conmutación | 400 A |
| Nivel máximo de régimen en cortocircuito (IOC) | 65 kA |
| Distorsión armónica total de entrada: | Inferior al 3% para plena carga |
| tipo de protección de entrada | Fusible gL |
| corriente de inserción | Valor de cresta de 200 A |
| Factor de potencia de carga | 0,5 en adelanto a 0,5 en retardo |
| Factor de potencia de entrada a plena carga | 1 |
| Máxima potencia configurable (vatios) | 144 kW |
|---|---|
| distorsión armónica | Menos que 2% |
| frecuencia de salida | 50/60 Hz +/- 1 Hz sincronizada a red eléctrica principal 50/60 Hz +/- 1 Hz no sincronizada |
| crest factor ((*)) | Ilimitado |
| Tipo de forma de onda | Onda senoidal |
| tolerancia de tensión de salida | +/- 1% estático y +/- 3% con 100% de incremento de carga |
| Distorsión armónica total en tensión de salida | < 2% linear load and < 3% non-linear load |
| Funcionamiento con sobrecarga | 10 minutos al 125% y 60 segundos al 150% |
| Protección de corriente de salida requerida | 400 A |
| Corriente de salida en conductor neutro | 231 A |
| tipo de derivación | Desviación estática incorporada |
| Máxima potencia configurable en VA | 160 kVA |
| Certificaciones de producto | C-Tick CE RCM |
|---|---|
| Normas | EN/IEC 62040-1 EN/IEC 62040-2 EN/CEI 62040-4 IBC 2012 y CBC 2013 para aceleración espectral Sds=2,02 g ISTA 2B "OSHPD" UL 1778 VFI-SS-114 |
| temperatura ambiente de funcionamiento | 0…40 °C |
|---|---|
| humedad relativa | 0…95 % |
| altitud máxima de funcionamiento | 0...3333 pies |
| temperatura ambiente de almacenamiento | -25…55 °C |
| Humedad relativa de almacenamiento | 0…95 % |
| altitud de almacenamiento | 0,00…14999,82 m |
| nivel acústico | 65 dBA |
| disipación de calor | 19650 Btu/h |
| grado de protección IP | IP20 |
| Eficiencia | View Efficiency Graph |
|---|---|
| Baterías pre-instaladas | 0 |
| voltaje de batería | 480 V |
| Tensión de la batería al final de la descarga | 384 V |
| Corriente máxima de batería al final de la descarga | 314 A |
| Entrada de batería en VAH | 0 VAH modo de ejecución (inactivo) |
| Duración prolongable | 0 |
| ranuras libres | 2 |
|---|---|
| función de alarma | Pantalla táctil de 7" |
| Interruptor de emergencia (EPO) | Sí |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 215,6 cm |
| Paquete 1 Ancho | 105,2 cm |
| Paquete 1 Longitud | 149 cm |
| Paquete 1 Peso | 744,5 kg |
| Periodo de garantía | Reparación en el establecimiento durante un año o reemplazo por puesta en marcha con autorización del fabricante. |
|---|
