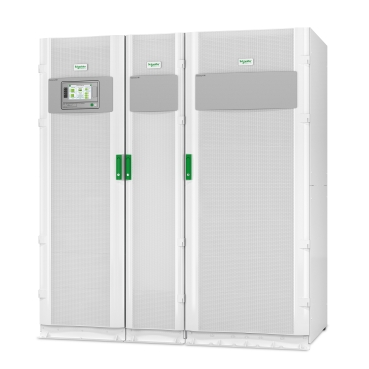

Unidad UPS Galaxy VM 180 kVA individual 480-208 V, capacidad de interrupción 65 kA, puesta en marcha 5x8
GVMS180KGF65S
Eficiencia energética
Producto con uso eficiente de la energía que ayuda a nuestros clientes a alcanzar sus objetivos de reducción de carbono mientras ahorra costos energéticos. La eficiencia energética de este producto es, al menos, un 10 % mayor que el promedio del mercado.
Eficiencia energéticaTake-back
El producto ha sido autorizado para ser incluido en un escenario de devolución de Schneider Electric.
Take-backTransparencia
Evaluación del impacto ambiental del producto durante su ciclo de vida y disponibilidad de los datos a través de un Perfil Ambiental del Producto.
TransparenciaEficiencia energética
Producto con uso eficiente de la energía que ayuda a nuestros clientes a alcanzar sus objetivos de reducción de carbono mientras ahorra costos energéticos. La eficiencia energética de este producto es, al menos, un 10 % mayor que el promedio del mercado.
Eficiencia energéticaTake-back
El producto ha sido autorizado para ser incluido en un escenario de devolución de Schneider Electric.
Take-backTransparencia
Evaluación del impacto ambiental del producto durante su ciclo de vida y disponibilidad de los datos a través de un Perfil Ambiental del Producto.
Transparencia
Especificaciones
| Presentación | UPS trifásica sumamente compacta y con alta eficiencia energética que incluye un transformador integrado de 480-208 V para aplicaciones de centros de datos, infraestructuras e industriales. |
|---|---|
| Tiempo de Entrega | Suele entregarse en el plazo de 2 semanas |
| Main Input Voltage | 480 V 3 fases |
|---|---|
| Main Output Voltage | 208 V3 fases |
| potencia nominal en W | 162 kW |
| potencia nominal en VA | 180 kVA |
| Tipo de conector de salida | Cable duro 4-hilos (3PH + G) 1 Cable duro 5 cables (3PH + N + G) 1 |
| tipo de batería | Sistema de baterías externo |
| equipo suministrado | Guía de instalación Servicio de puesta en marcha |
| Tolerancia de tensión de bypass | +/- 10 % configurable como +/- 4, 6, 8 y 10 % |
|---|---|
| Máxima corriente de entrada en bypass | 217 A |
| Dispositivo para protección de bypass | 400 A |
| redundante | No |
| color | Blanco |
|---|---|
| altura | 197 cm |
| ancho | 180,2 cm |
| profundidad | 85,4 cm |
| peso del producto | 1875,6 kg |
| USB compatible | No |
| Frecuencia asignada de empleo | 40-70 Hz |
|---|---|
| Número de conectores de entrada | 1 Cable duro 3-hilos (3 fase + tierra) |
| barras de separación | 360...576 V ajustable 480 V 360...576 V 480 V |
| Corriente máxima de entrada | 278 A |
| capacidad de corriente de conmutación | 400 A |
| Nivel máximo de régimen en cortocircuito (IOC) | 65 kA |
| Distorsión armónica total de entrada: | Inferior al 3% para plena carga |
| tipo de protección de entrada | Disyuntor tripolar |
| corriente de inserción | Valor de cresta de 200 A |
| Factor de potencia de carga | 0,5 en adelanto a 0,5 en retardo |
| Input Power Factor at Full Load | 1 |
| Máxima potencia configurable (vatios) | 162 kW |
|---|---|
| distorsión armónica | Menos que 2% |
| frecuencia de salida | 50/60 Hz +/- 1 Hz sincronizada a red eléctrica principal 50/60 Hz +/- 1 Hz no sincronizada |
| crest factor ((*)) | Ilimitado |
| Tipo de forma de onda | Onda senoidal |
| tolerancia de tensión de salida | +/- 1% estático y +/- 3% con 100% de incremento de carga |
| Distorsión armónica total en tensión de salida | < 2% linear load and < 3% non-linear load |
| Funcionamiento con sobrecarga | 10 minutos al 125% y 60 segundos al 150% |
| Protección de corriente de salida requerida | 500 A |
| Corriente de salida en conductor neutro | 195 A |
| tipo de derivación | Desviación estática incorporada |
| la ranura para destornillador | 95,5 % - tipo de cable: en funcionamiento con batería) |
| Máxima potencia configurable en VA | 180 kVA |
| Certificaciones de producto | En la lista de cUL FCC parte 15 clase A UL 1779 |
|---|---|
| Normas | EN/CEI 62040-4 IBC 2012 y CBC 2013 para aceleración espectral Sds=2,02 g "OSHPD" |
| temperatura ambiente de funcionamiento | 0…40 °C |
|---|---|
| humedad relativa | 0…95 % |
| altitud máxima de funcionamiento | 0...3333 pies |
| temperatura ambiente de almacenamiento | -15…40 °C |
| Humedad relativa de almacenamiento | 0…95 % |
| altitud de almacenamiento | 0,00…14999,82 m |
| nivel acústico | 65 dBA |
| disipación de calor | 12284 Btu/h |
| grado de protección IP | IP20 |
| Eficiencia | View Efficiency Graph |
|---|---|
| Baterías pre-instaladas | 0 |
| Ranuras libres para baterías | 0 |
| voltaje de batería | 480 V |
| Tensión de la batería al final de la descarga | 384 V |
| corriente de cortocircuito máximo | 65 kA |
| Corriente máxima de batería al final de la descarga | 440 A |
| Funcionamiento con sobrecarga | 60 segundos @ 125% y 30 segundos al 150% |
| Vida de diseño de batería | 5…10 yr |
| Entrada de batería en VAH | 0 VAH modo de ejecución (inactivo) |
| vida de la batería | 7…10 yr |
| opción de batería | GVMMBTU GVMMODBCWS GVMMODBCNS |
| Comentarios del gráfico de la batería | Tiempos de autonomía estimados sobre la base de los datos provistos por el fabricante de las baterías, en condiciones ambientales típicas, sin entrada de electricidad y con salida balanceada con FP = 0,9. |
| Duración prolongable | 0 |
| ranuras libres | 2 |
|---|---|
| función de alarma | Pantalla táctil de 7" |
| Alarma audible | Alarmas sonoras y visibles priorizadas por severidad |
| Interruptor de emergencia (EPO) | Opcional |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 215,6 cm |
| Paquete 1 Ancho | 106 cm |
| Paquete 1 Longitud | 203,2 cm |
| Paquete 1 Peso | 1920,96 kg |
| Periodo de garantía | Reparación en el establecimiento durante un año o reemplazo por puesta en marcha con autorización del fabricante. |
|---|
