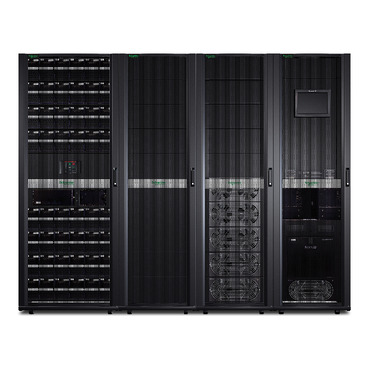

Symmetra PX 125 kW extensible jusqu'à 500 kW, sans bypass de maintenance ou distribution, montage en parallèle possible
SY125K500D
Efficacité Énergétique
Un produit écoénergétique qui aide nos clients à atteindre leurs objectifs de réduction des émissions de carbone tout en réduisant leurs dépenses énergétiques. L'efficacité énergétique de ce produit est au moins 10 % supérieure à la moyenne du marché.
Efficacité ÉnergétiqueEfficacité Énergétique
Un produit écoénergétique qui aide nos clients à atteindre leurs objectifs de réduction des émissions de carbone tout en réduisant leurs dépenses énergétiques. L'efficacité énergétique de ce produit est au moins 10 % supérieure à la moyenne du marché.
Efficacité ÉnergétiqueCe produit est compatible avec
Spécifications
| Présentation | Solution de protection de l'alimentation hautes performances, triphasée, modulaire et évolutive avec un niveau exceptionnel de rendement, de capacité et de performances pour les datacenters de taille moyenne à grande et les environnements critiques. Plusieurs onduleurs peuvent être montés en parallèle pour assurer la redondance du système de façon ultra-efficace ou pour protéger l'alimentation jusqu'à 2 MW. Les installations en parallèle avec dispositif de commutation personnalisé, ainsi que celles qui utilisent un panneau tiers de dérivation pour maintenance, nécessitent l'APC Symmetra PX250/500 Third Party Switchgear Kit pour bénéficier des fonctionnalités de surveillance des disjoncteurs et de mise hors tension d'urgence. |
|---|---|
| Lead time | Livraison habituellement sous 6 semaines |
Autonomie pour charge WSaisissez la charge totale (consommation énergétique) de tous les appareils qui seront protégés par l'onduleur. Ceci permettra d'estimer le temps d'autonomie de vos appareils lors d'une coupure de courant totale. L'ajout d'autonomie augmente la disponibilité en permettant le fonctionnement ininterrompu du système malgré une panne longue. Min-max : 12500-125000 W | |
|---|---|
Capacité max. utilisée Pourcentage maximal de capacité d'onduleur utilisée pour supporter la charge spécifiée. | |
| Tension d'entrée principale | 480 V triphasé 400 V triphasé |
| Autre tension d'entrée | 415 V |
| Tension de sortie principale | 480 Vtriphasé 400 Vtriphasé |
| Autre tension de sortie | 415 V |
| puissance nominale en W | 125000 W |
| puissance nominale en VA | 125000 VA |
| Type de connecteurs de sortie | Câblage sur bornier 4 fils (3PH + G) 1 Câblage sur bornier 5 câbles (3PH + N + G) 1 |
| type de batterie | VRLA |
| équipement fourni | Service d'assemblage guide d'installation carte d'administration réseau service de mise en service manuel de l'utilisateur |
| Tolérance de courant de bypass | +/-10 % réglable à partir de +/-4/6/8 et 10 % |
|---|---|
| Nombre d'emplacement libres de module d'alimentation | 15 |
| Nombre d'emplacement remplis de module d'alimentation | 5 |
| Redondance | Yes |
| couleur | Noir |
|---|---|
| hauteur | 199,1 cm |
| largeur | 255 cm |
| profondeur | 107 cm |
| poids du produit | 2734 kg |
| Compatible USB | No |
| fréquence réseau | 40...70 Hz auto-détection |
|---|---|
| Nombre de connecteurs d'entrée | 1 câblage sur bornier 4 fils (3PH + G) 1 câblage sur bornier 5 câbles (3PH + N + G) |
| limites de la tension d'entrée | 340...460 V 400 V 408...552 V 480 V |
| Résistance maximale aux courts-circuits (ICW) | 50 kA |
| Taux de distorsion harmonique en entrée | Moins de 5 % pour une pleine charge |
| type de protection en entrée | Disjoncteur tripolaire |
| Facteur de puissance de charge | 0,5 engendrant un déphasage de 0,5 |
| Facteur de puissance d'entrée à pleine charge | 0,99 |
| Puissance configurable max. (Watts) | 500000 W |
|---|---|
| distorsion harmonique | Moins de 2 % |
| fréquence de sortie | 50 Hz synchronisation vers réseau 60 Hz +/- 0.1 % pour 60 Hz nominal non synchro 50 Hz +/- 0.1 % pour 50 Hz nominal non synchro 60 Hz synchronisation vers réseau |
| Type UPS | On-line Double conversion |
| Type de forme de l'onde | Sinusoïde |
| tolérance de la tension de sortie | +/- 1 % statique et ±5 % à 100 % de charge |
| Taux de distortion harmonique de sortie | < 2% linear load and < 3% non-linear load |
| Fonctionnement en surcharge | 10 minutes à 125 % et 60 secondes à 150 % |
| Type de bypass | By-pass statique intégré |
| rendement | 96 % (en fonctionnement sur batterie) |
| Puissance configurable max. (VA) | 500000 VA |
| Temps de transfert | 2 ms en moyenne |
| certifications du produit | Répertorié cUL EUROBAT UL listed |
|---|---|
| normes | CSA C22.2 N° 107.3-05 EN/CEI 62040-1-1 EN/IEC 62040-2 EN/IEC 62040-3 OSHPD UL 1778 UL 60950-1 |
| température de fonctionnement | 0…40 °C |
|---|---|
| humidité relative | 0…95 % |
| altitude de fonctionnement | 0...3333 ft |
| température ambiante pour le stockage | -15…40 °C |
| Humidité relative de stockage | 0…95 % |
| altitude de stockage | 0,00…15240,00 m |
| niveau acoustique | 54 dBA |
| dissipation thermique | 19427 Btu/h |
| tenue à l'environnement NEMA | NEMA 1 |
| degré de protection IP | IP20 |
| Autonomie | View Runtime Graph |
|---|---|
| Efficacité | View Efficiency Graph |
| Batteries pré-installées | 8 |
| Créneau de batterie vide | 0 |
| Temps de recharge de la batterie | 3,5 H |
| Nombre de quantité de batterie de rechange | 6 |
| Fonctionnement en surcharge | 10 minutes à 125 % et 60 secondes à 150 % |
| Puissance de charge de la batterie (Watts) | 11815 W nominal |
| Conception durée de vie de la batterie | 5…8 yr |
| Puissance de la batterie en VAH | 41472 VAh runtime |
| Option batterie | SYBFXR8-8 1 82944 VAh SYBFXR8-8 3 165888 VAh SYBFXR8-8 5 248832 VAh SYBFXR8-8 7 331776 VAh SYBFXR8-8 2 124416 VAh SYBFXR8-8 4 207360 VAh SYBFXR8-8 6 290304 VAh |
| Runtime étendu | 1 |
| emplacement disponible | 1 |
|---|---|
| Appareils pré-installées | Network management card 2 with environmental monitoring, out of band access and Modbus |
| Paneau de configuration | Interface utilisateur à écran tactile lcd |
| Interrupteur d'arrêt d'urgence | En option |
| Type d'emballage 1 | Db |
|---|---|
| Nb produits dans l'emballage 1 | 1 |
| Hauteur de l'emballage 1 | 215 cm |
| Largeur de l'emballage 1 | 127 cm |
| Longueur de l'emballage 1 | 299 cm |
| Poids de l'emballage 1 | 3036 kg |
| Garantie | 1 année de réparation sur site ou de remplacement avec démarrage autorisé en usine |
|---|
