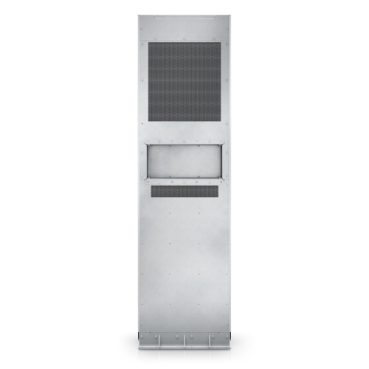

Onduleur Galaxy VS 100 kW 400 V pour jusqu'à 5 branches de batterie modulaires et intelligentes 9 Ah internes, mise en service 5x8

GVSUPS100K0B5HS

notification_ok

Performance environnementale du produit En savoir plus

Conception Durable

Efficacité Énergétique

Take-back

Transparence

RoHS/REACh

location_map

Trouver un revendeur

arrow2_left

communication_bubbles2

Contacter le support

mail

S'inscrire à la newsletter

+ Lifecycle Services

Assembly Service for (1) GVS 80-100kVA

WASSEM-VS2-A100

Start-Up Service 5X8 for (1) Galaxy VS 80 to 100kW UPS

WSTRTUP-VS2-A100

Spécifications

Aperçu
Présentation	Onduleur triphasé 100 kW 400 V facile à déployer et hautement efficace, qui fournit une protection de l'alimentation électrique de pointe avec un faible coût total de possession aux data centers Edge et de petite à moyenne taille, ainsi qu'une infrastructure critique adaptée aux applications commerciales et industrielles. Cet onduleur peut accueillir jusqu'à 5 branches de batterie haute capacité modulaires et intelligentes, mais il est fourni sans batterie, ce qui vous permet de personnaliser facilement l'autonomie de la batterie. Comprend une mise en service 5x8.
Lead time	Généralement expédié sous 2 semaines

Principales
Main Input Voltage	400 V triphasé
Other Input Voltage	380 V 415 V
Main Output Voltage	400 Vtriphasé
Other Output Voltage	380 V 415 V
puissance nominale en W	100 kW
puissance nominale en VA	100 kVA
type de batterie	Batterie modulaire interne VRLA
équipement fourni	filtre à poussière manuel d'installation Gestion de réseau intégrée service de mise en service EcoStruxure Ready

Piles et temps d'exécution
Efficacité	View Efficiency Graphaction_new_window
tension de pile	480 V
Tension de fin de décharge de batterie	384 V
Courant maximum de batterie en fin de décharge	271 A
Puissance de la batterie en VAH	0 VAh runtime
Runtime étendu	0

Général
Redondance	No

Physique
couleur	Blanc
hauteur	197 cm
largeur	55 cm
profondeur	84,7 cm
poids du produit	250 kg
Compatible USB	No

Entrée
fréquence réseau	40...70 Hz
limites de la tension d'entrée	340...460 V 400 V
Courant maximum actuel en entrée par phase	180 A
Résistance maximale aux courts-circuits (ICW)	65 kA
Taux de distorsion harmonique en entrée	Moins de 3 % pour une pleine charge
Facteur de puissance de charge	De 0,7 en avance à 0,7 en retard sans déclassement
Input Power Factor at Full Load	0,99

Sortie
Puissance configurable max. (Watts)	100 kW
distorsion harmonique	Inférieur à 3 %
Fréquence de sortie (sync à secteur)	50 Hz synchronisation vers réseau 60 Hz synchronisation vers réseau
facteur de crête	2,5
Type de forme de l'onde	Sinusoïde
tolérance de la tension de sortie	+/- 5% after 2ms +/-1% after 50ms
Taux de distortion harmonique de sortie	< 1% linear load and < 3% non-linear load
Fonctionnement en surcharge	10 minutes à 125 % et 60 secondes à 150 %
Type de bypass	By-pass statique intégré
Puissance configurable max. (VA)	100 kVA

Conformité
normes	CEI 62040-1-1 CEI 62040-2 OSHPD

Environnement
température de fonctionnement	0…40 °C
humidité relative	0…95 % sans condensation
altitude de fonctionnement	0...3300 ft
température ambiante pour le stockage	-15…40 °C
Humidité relative de stockage	10…80 % sans condensation
altitude de stockage	0,00…3048,00 m
niveau acoustique	65 dBA
dissipation thermique	12377 Btu/h
degré de protection IP	IP20

Communications et gestion
fonction alarme	Interface utilisateur à écran tactile lcd

Unités de conditionnement
Type d'emballage 1	PCE
Nb produits dans l'emballage 1	1
Hauteur de l'emballage 1	208,2 cm
Largeur de l'emballage 1	101 cm
Longueur de l'emballage 1	75,5 cm
Poids de l'emballage 1	250 kg

Garantie contractuelle
Garantie	1 année de réparation sur site ou de remplacement avec démarrage autorisé en usine
